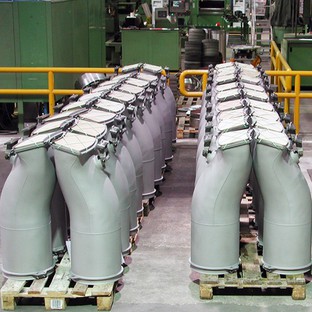

Yüksek Verimli ve Isıya Dayanıklı Gaz Türbini Geçiş Kanalı

Geçiş bölümü: yanma odasını ve türbini birbirine bağlayan anahtar köprü

Geçiş bölümünün şekli genellikle kademeli olarak değişen bir borudur. Kesit alanı kompresörden yanma odasına doğru giderek artar. Bunun nedeni kompresör çıkışındaki hava akış hızı ve basıncının yüksek olması ve hava akışının yakıtla daha iyi karışabilmesi ve yanma odasında stabil bir şekilde yanabilmesi için kesit alanını artırarak hava akış hızının azaltılmasının gerekli olmasıdır. Uzunluğu, gaz türbininin genel tasarımına ve performans gereksinimlerine göre değişir. Genel olarak konuşursak, uzunluk tasarımında hava akışının düzgün geçişi ve basınç kaybının en aza indirilmesi dikkate alınmalıdır.

Geçiş bölümünün, özellikle yanma odası çıkışından türbine kadar olan geçiş bölümünün, yüksek sıcaklık ve basınca dayanması gerektiğinden, yüksek sıcaklıktaki yanma gazının temizlenmesiyle karşı karşıya kalması gerekir. Bu nedenle genellikle nikel bazlı alaşımlar gibi yüksek sıcaklığa dayanıklı alaşım malzemeleri kullanılır. Üretim süreci açısından, iç yüzeyinin pürüzsüz olmasını sağlamak ve hava akışının sürtünme direncini azaltmak için hassas döküm teknolojisi dahil edilebilir. Aynı zamanda bazı geçiş bölümleri, yüksek sıcaklıktaki ortamlarda yapısal bütünlüğünü ve istikrarlı performansını sağlamak amacıyla soğutma havası vererek bileşenlerin sıcaklığını azaltmak için dahili soğutma kanalları tasarımını da benimseyecek.

Kompresörden yanma odasına geçiş sırasında asıl fonksiyon hava akışının hızını ve basıncını ayarlamaktır. Kompresör çıkışındaki hava akış hızı yüksektir, yanma odası ise yakıt ve havanın yeterli şekilde karışmasını ve stabil yanmasını sağlamak için nispeten düşük hızlı bir hava akışı gerektirir. Geçiş bölümü, kademeli olarak değişen kesit alanı sayesinde yanma odası girişinin gereksinimlerini karşılamak için hava akış hızını azaltır ve buna göre basınç değişir. Yanma odasından türbine geçiş bölümü, türbinin gazdan verimli bir şekilde enerji çıkarabilmesini sağlamak için yüksek sıcaklıktaki ve yüksek hızlı gazın türbine eşit şekilde girmesine izin vermelidir.

Geçiş bölümünün tasarımı, düzgün hava akışını sağlamak için çok önemlidir. Bir gaz türbininde hem yakıtın ve havanın yanma odasında karışması hem de gazın türbindeki iş süreci düzgün hava akışı dağılımını gerektirir. Düzensiz hava akışı, eksik yanma, yerel aşırı ısınma veya türbin kanatlarında eşit olmayan kuvvet gibi sorunlara yol açabilir. Geçiş bölümü, hava akışının, kılavuz kanatlar ve kademeli duvar şekilleri gibi özel iç yapılardan eşit şekilde akmasını sağlar, böylece tüm gaz türbini sisteminin performansını ve güvenilirliğini artırır.

Yanma odası ile türbin arasındaki geçiş bölümü türbinin çalışma performansını doğrudan etkilemektedir. Geçiş bölümü yüksek sıcaklıktaki gazı türbine eşit şekilde yönlendiremezse, türbin kanatları eşit olmayan termal ve mekanik gerilime maruz kalacaktır. Bu sadece türbinin verimini düşürmekle kalmayacak, aynı zamanda türbin kanatlarının hasar görmesine ve gaz türbininin ömrünün kısalmasına da neden olabilecektir. Ayrıca geçiş kısmındaki basınç kaybı da türbin girişindeki gaz basıncını etkileyerek türbinin çalışma kapasitesini etkileyecektir.
